Simson műszaki rajzok a nyolcvanas évekből

A KERMI anyagot böngészve találtam pár érdekes, nem mindennapi műszaki rajzot és dokumentációt az S51 és az SR50 sorozatból, ezeket szeretném bemutatni. Mindegyiket a Simson gyár műszaki osztályán készítették, Suhlban

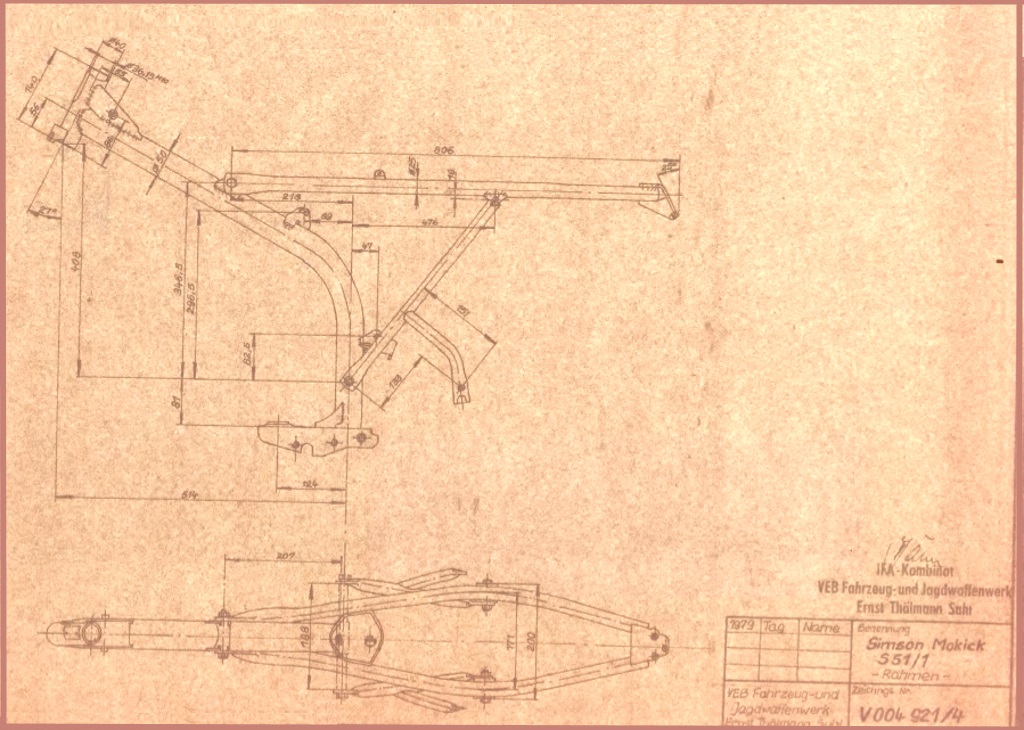

Az S51/1 sorozat fővázának rajza

Váznyakon az adattábla és a vázszám pontos elhelyezése

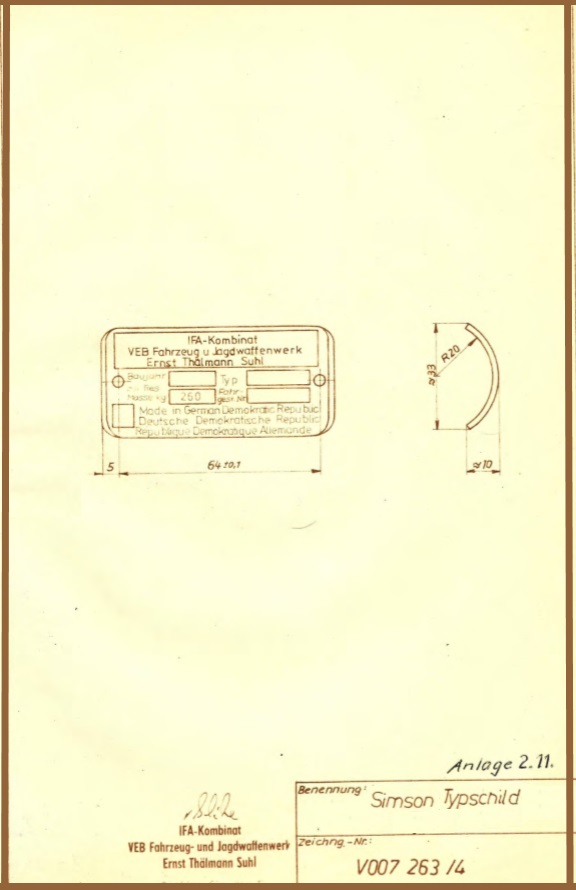

Adattábla részletei a nyolcvanas évekből.

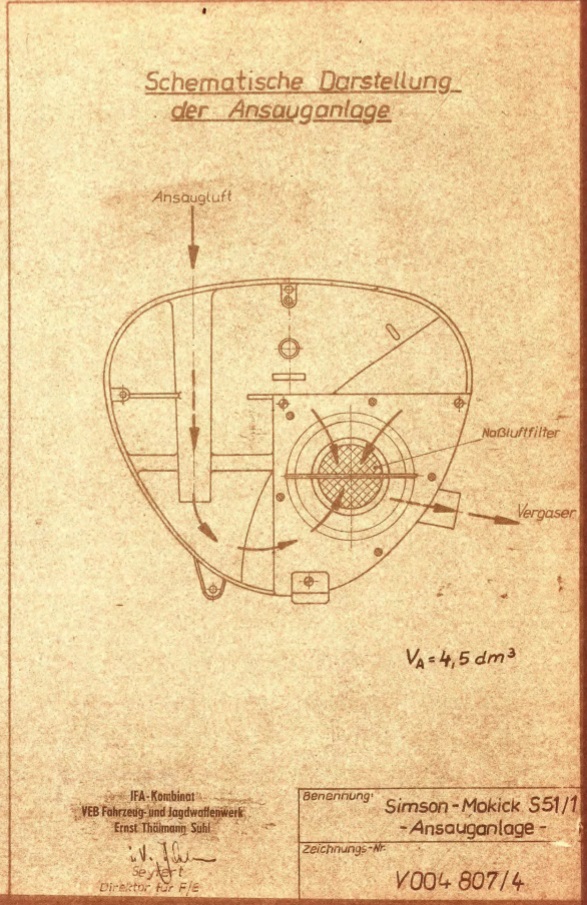

Légszűrődoboz rajza.

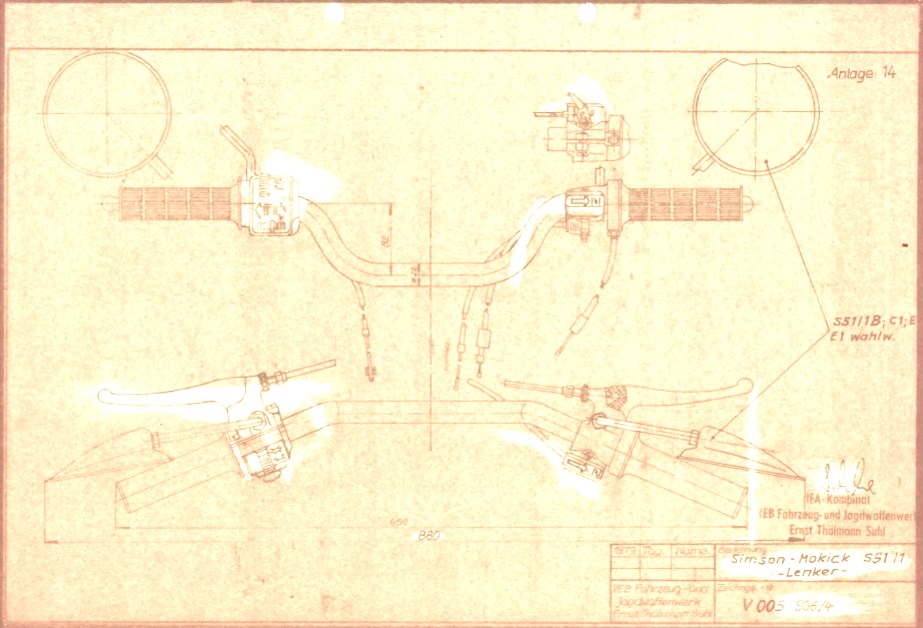

Jól láthatóan egy korábbi rajz módosítása a kormány kezelőszervekkel, de így sem pontosan az S51/1 sorozaté szerepel rajta.

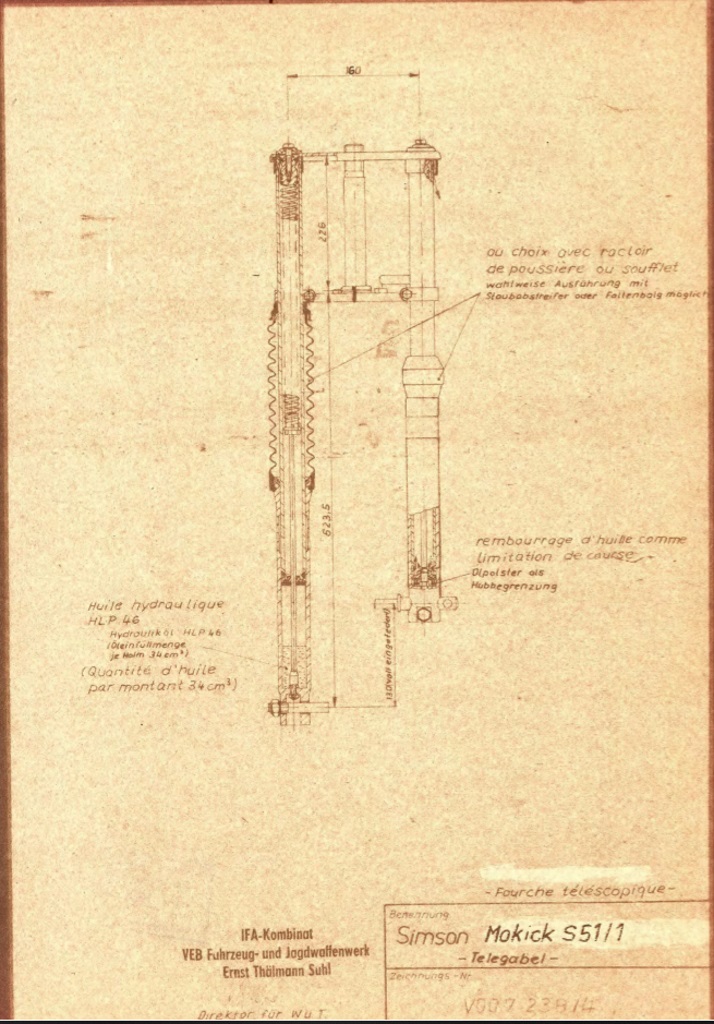

Első teleszkóp kicsit homályos terve.

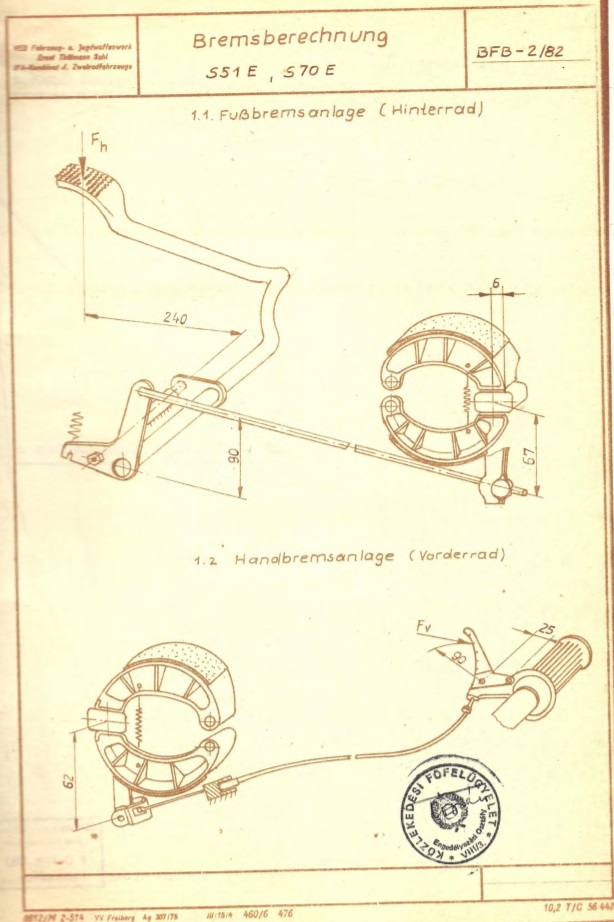

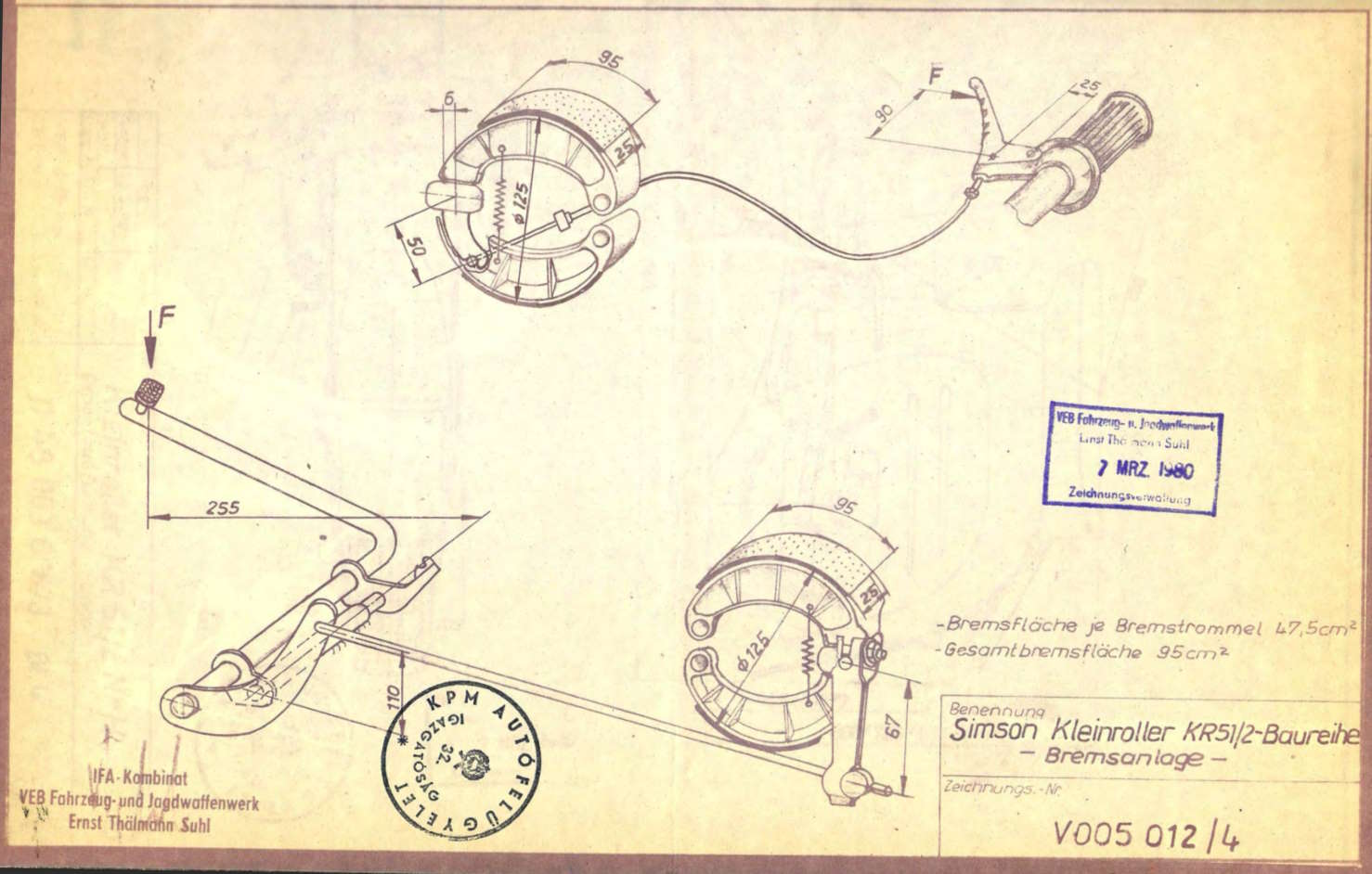

Első és a hátsó fék, melynek érdekessége, hogy az S50é szerepel S51 felirattal, nem kapkodtak a módosítások rajzolásával :)

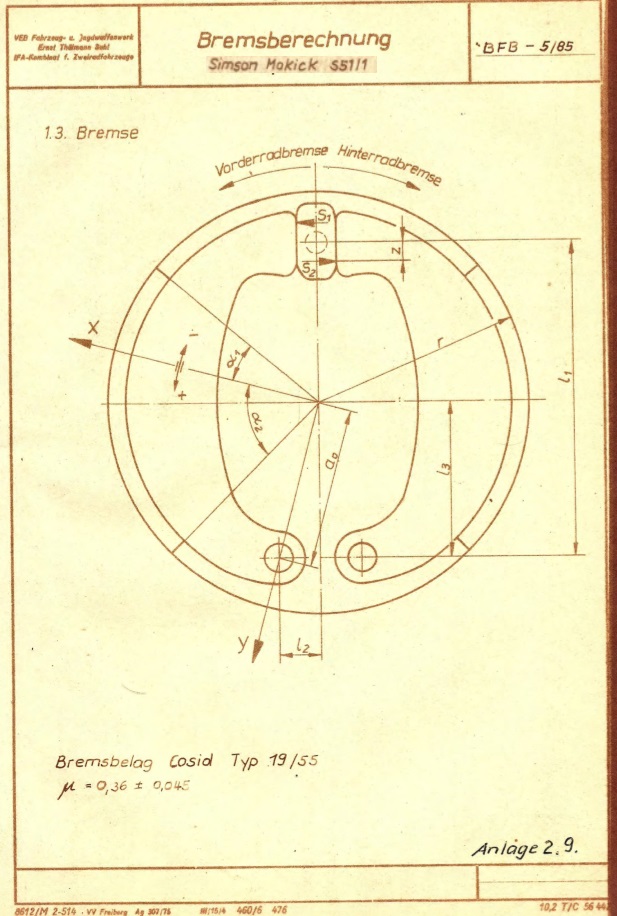

Féklap méretpontos részei

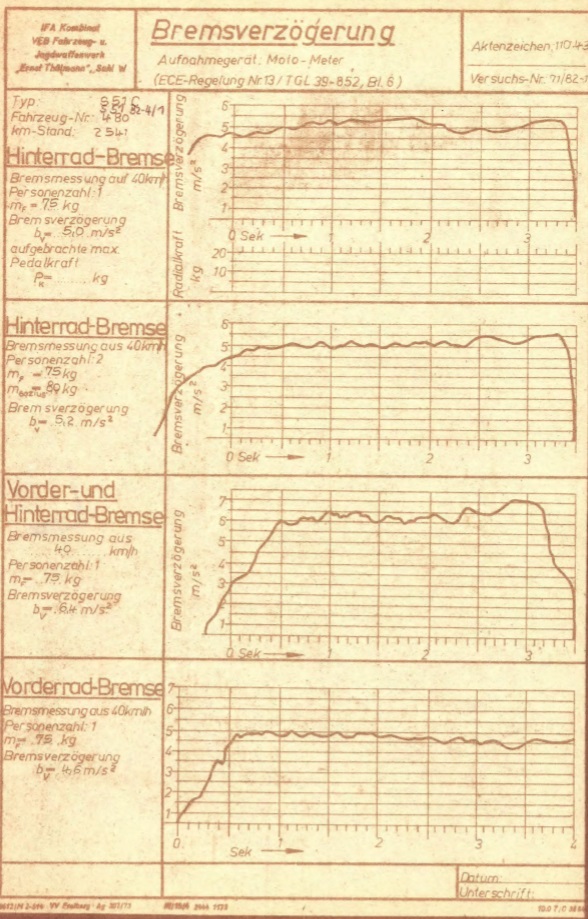

Egy kis gyakorlat, fékhatás mérés, különböző fékekkel.

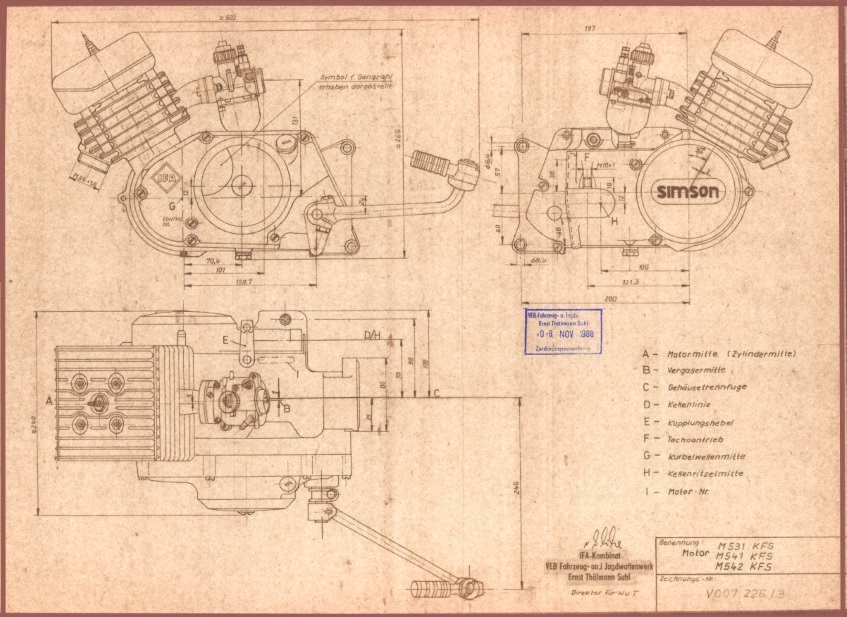

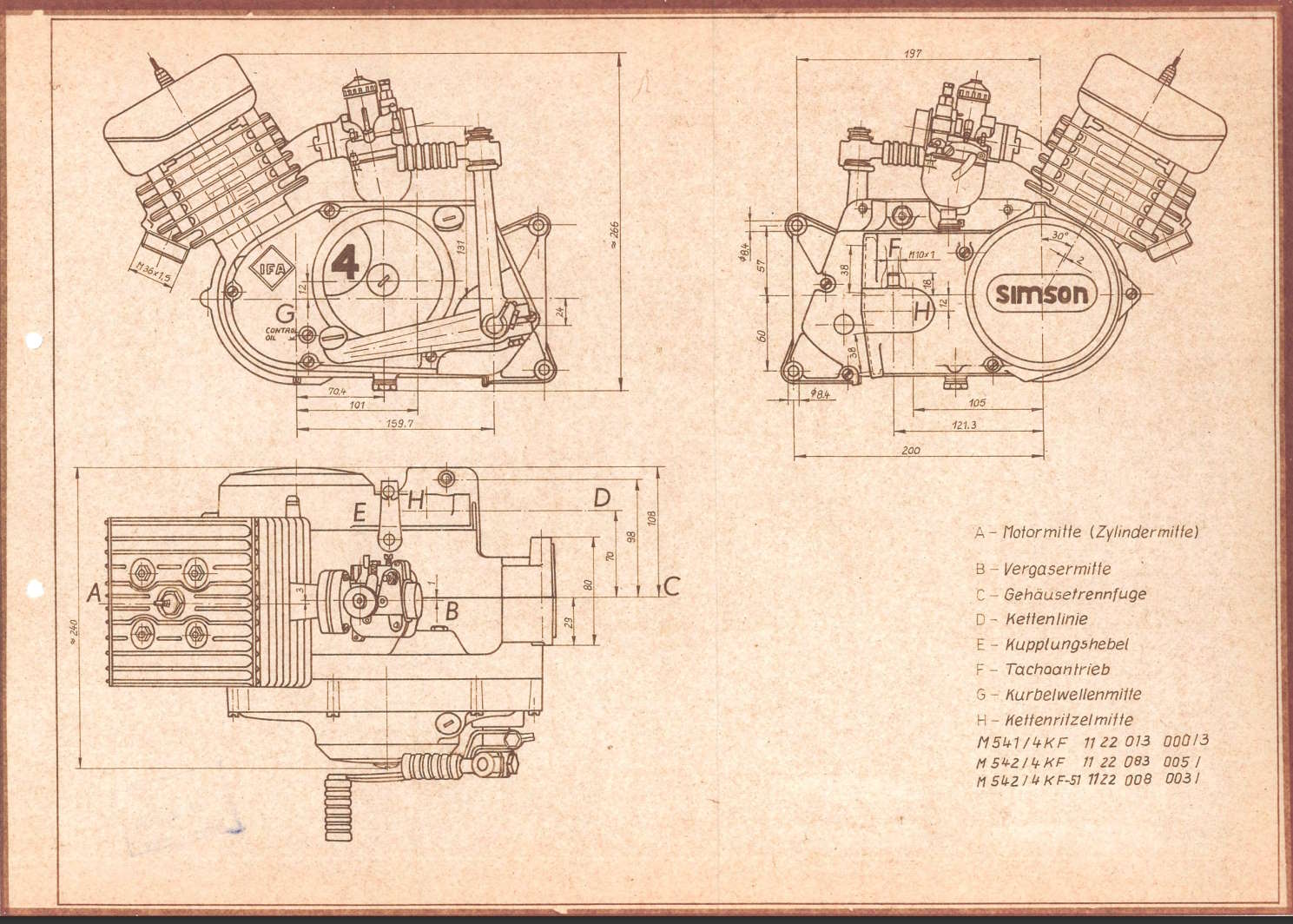

M541 blokk méretezett rajta, több oldalról éppen a roller kivitelben.

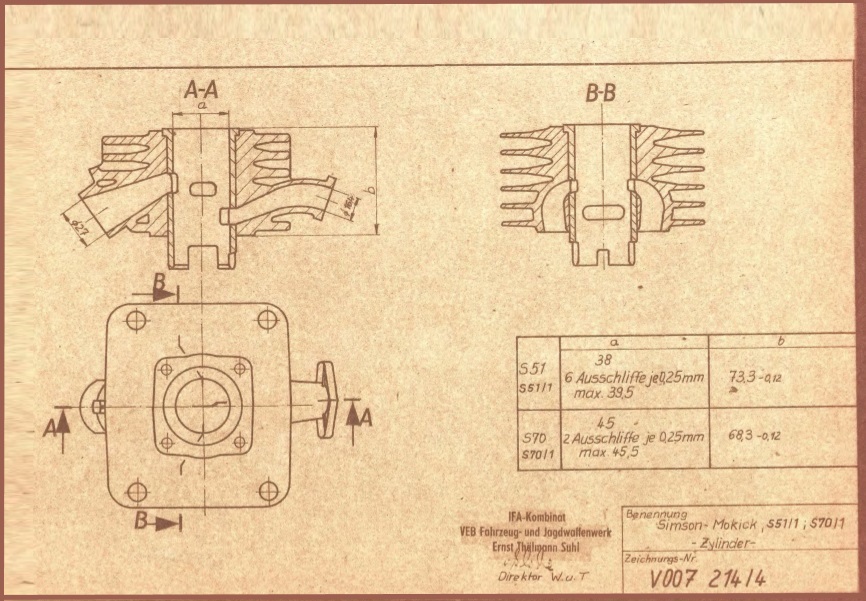

Henger metszete és felülnézeti rajta, feltűntetve a különbséget az 50 és a 70 ccmes változat esetén

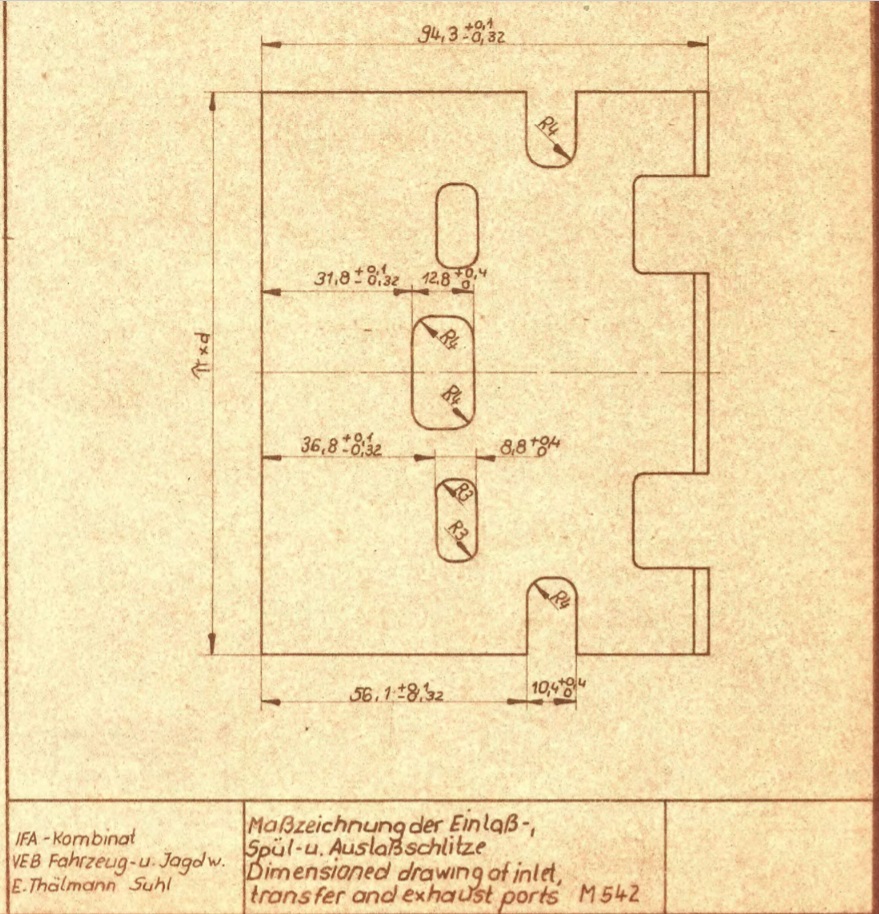

M542-es motor hengerének a palást rajza, pontos méretezéssel. Fojtatlan kivitel.

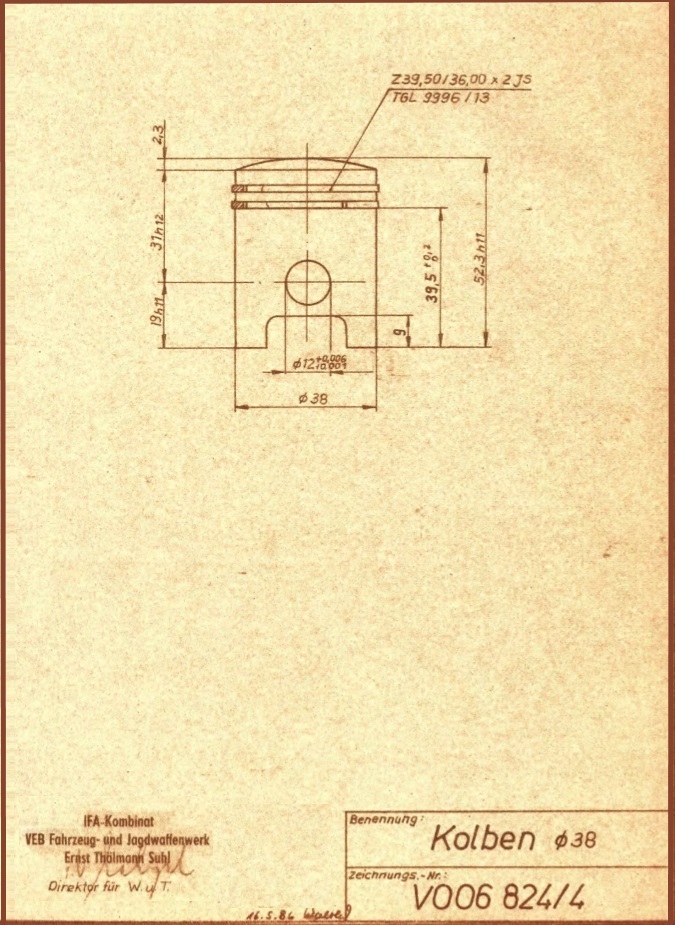

A hozzá való alapméretes dugattyű rajza.

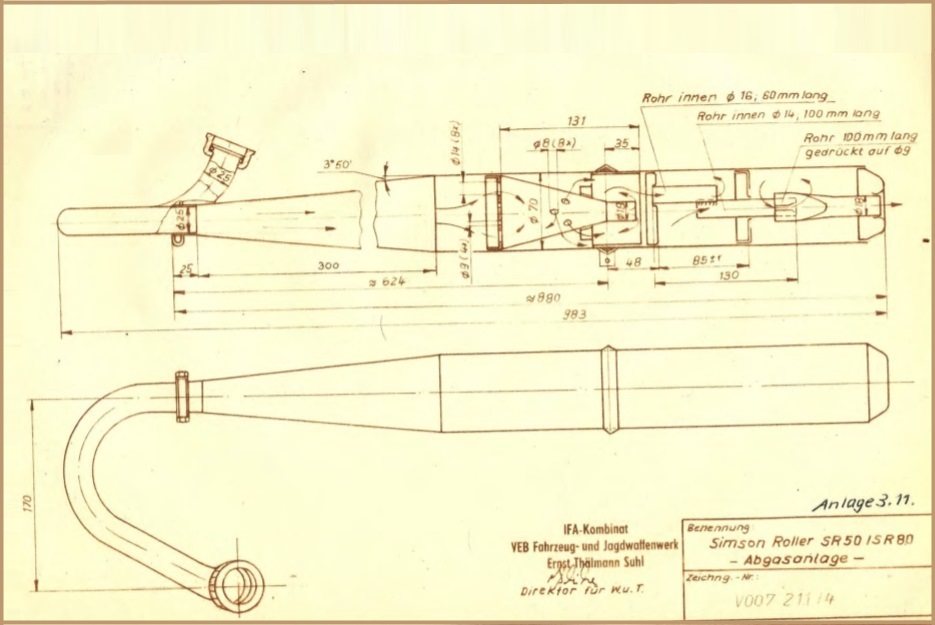

88-as évjárattól az összes változaton használt kipuffogódob, Roller könyökkel.

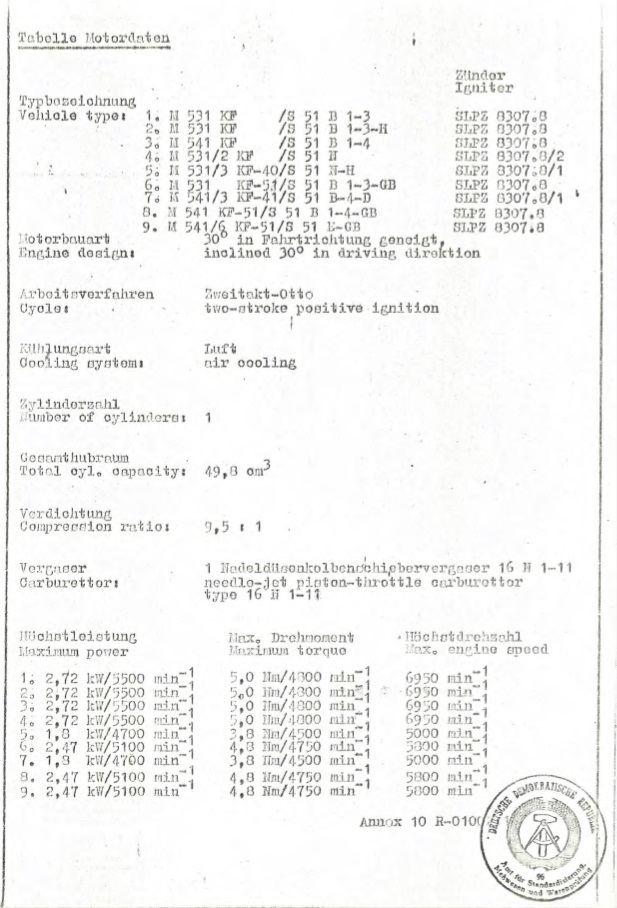

Hivatalos dokumentum a 80-as évek elejéről, felül a gyújtásváltozatok típusonként.

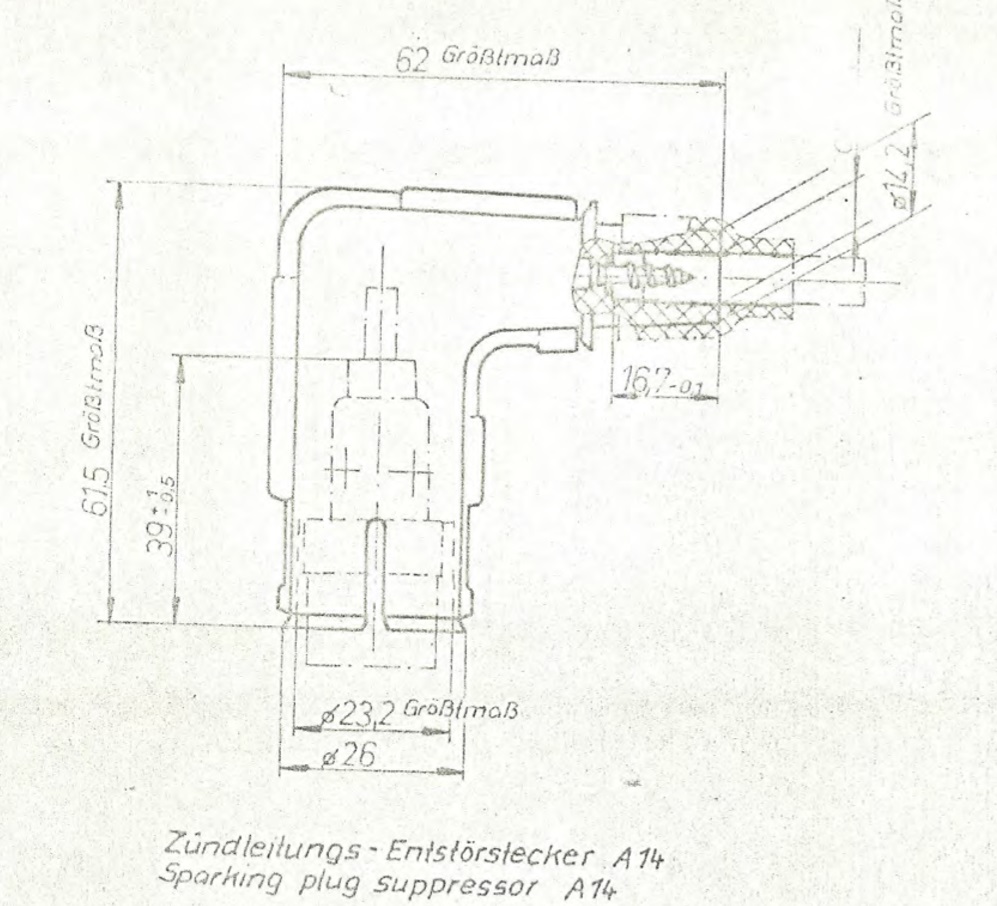

Minden típusra ilyen zavarszűrős gyertyapipa került a hatvanas évektől a kilencvenes évek közepéig.

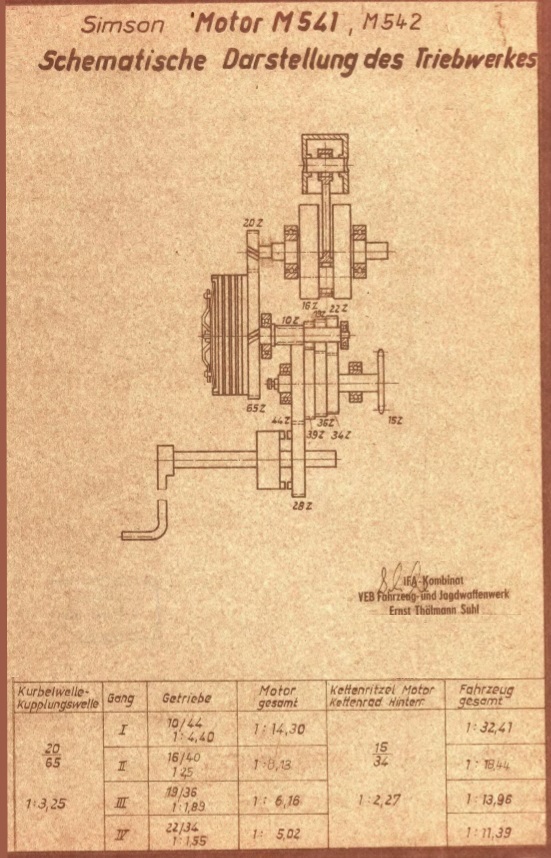

Hajtás áttételei az M541/542 motor esetében.

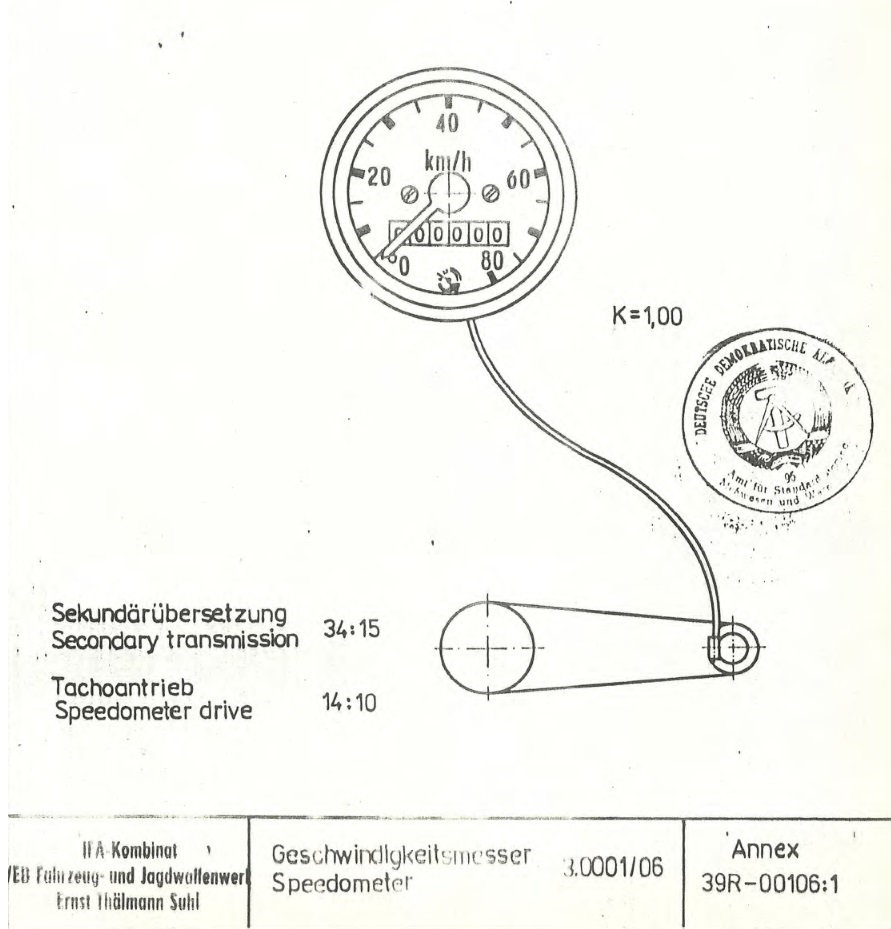

Km óra meghajtás áttételek S51 esetében.

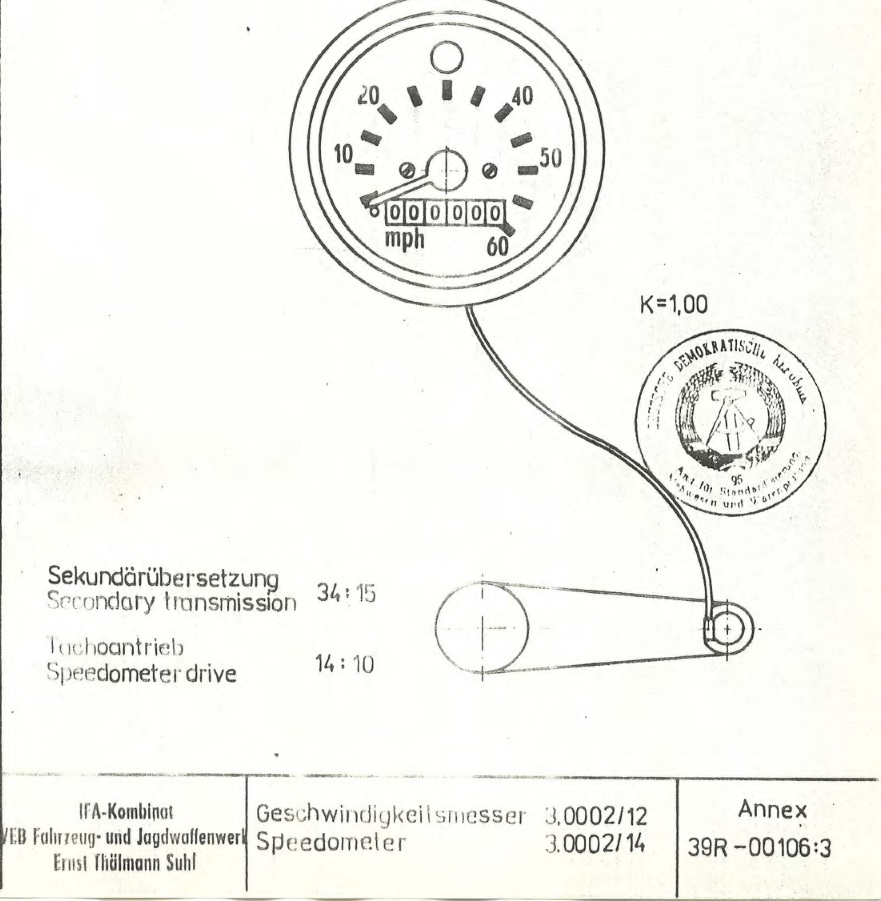

Egyes export piacok miatt ugyanez, csak mérföldes kivitelben.

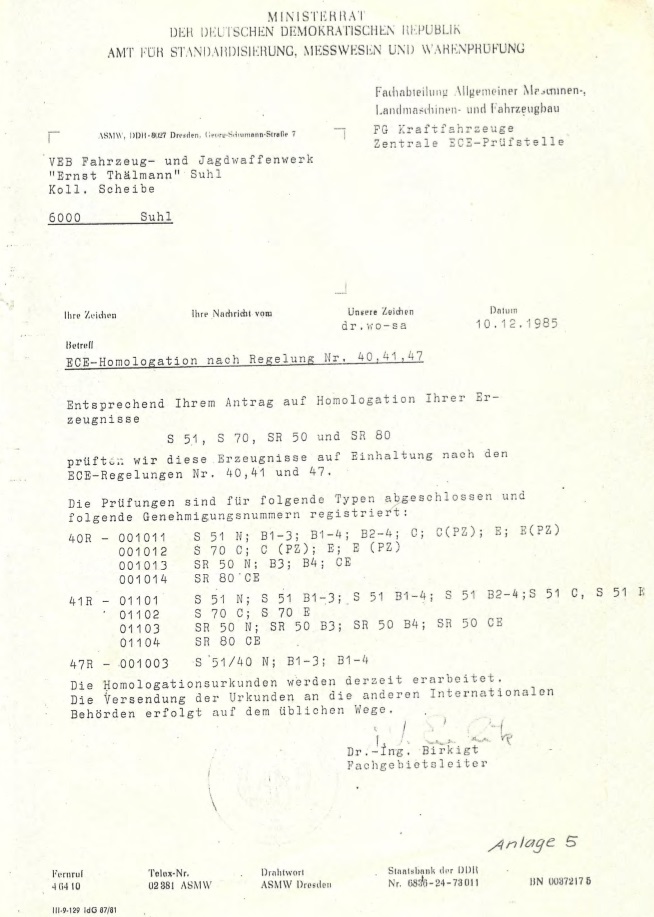

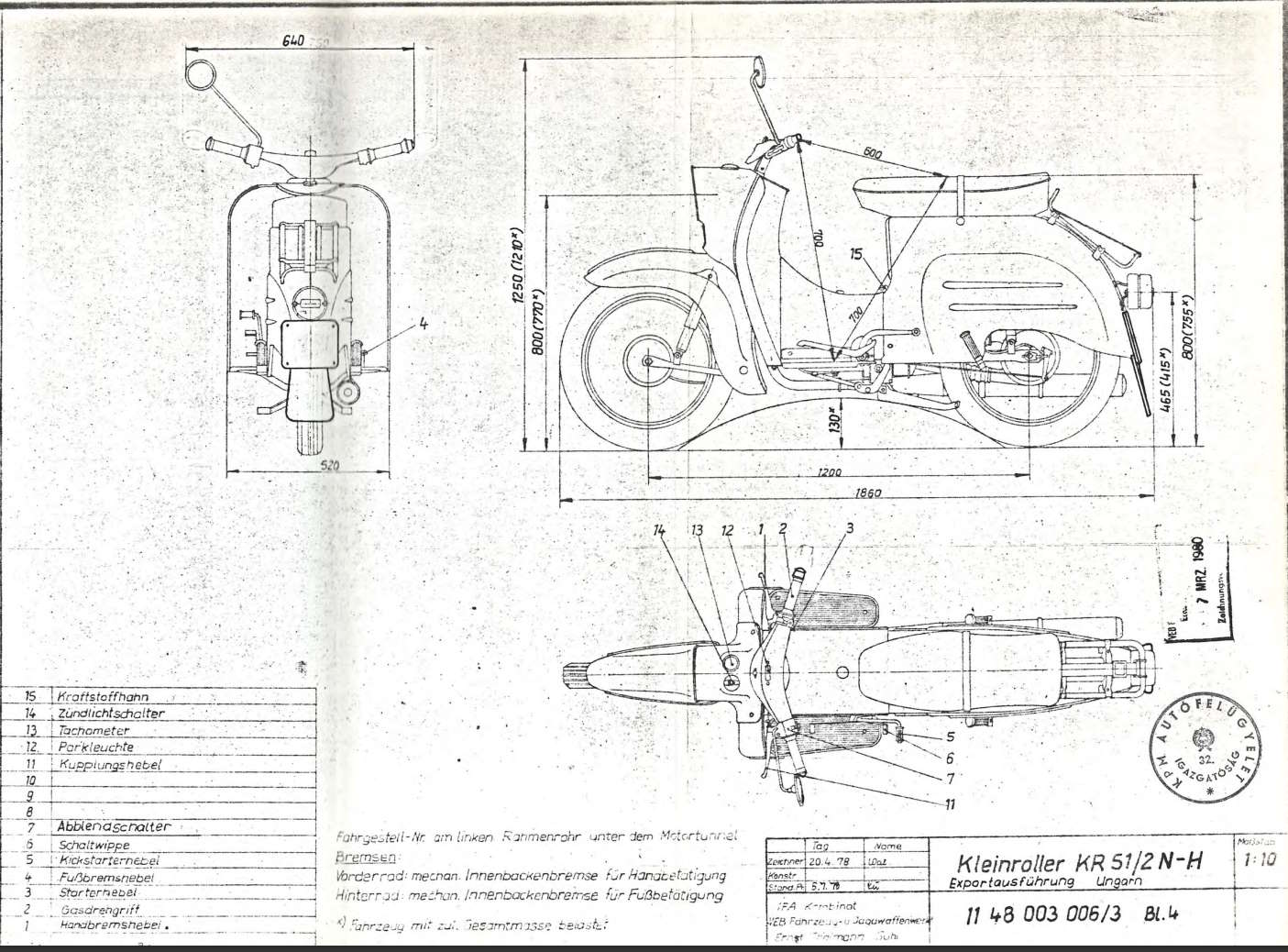

ECE homologizációs dokumentum.

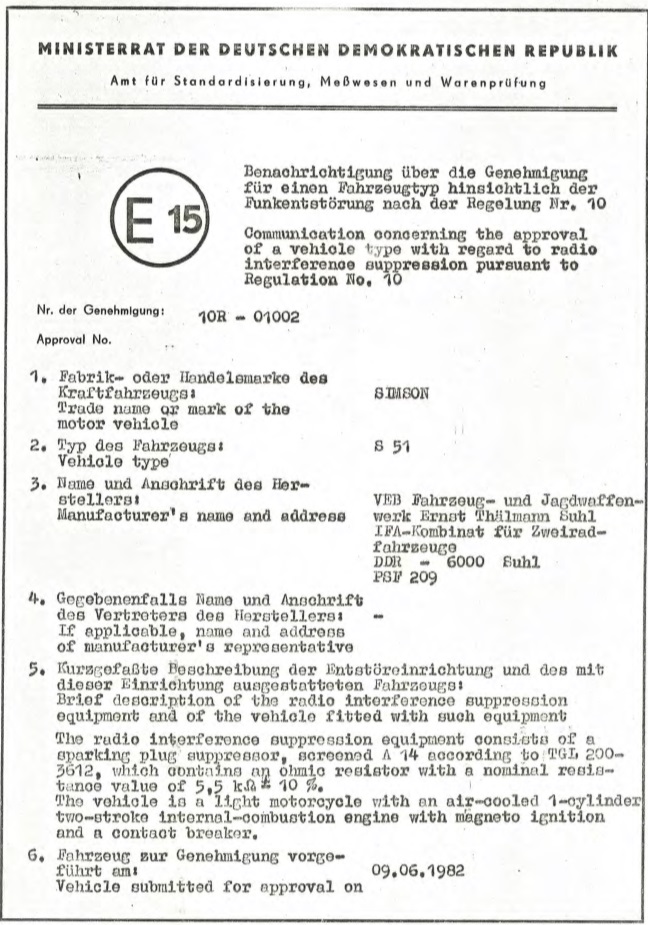

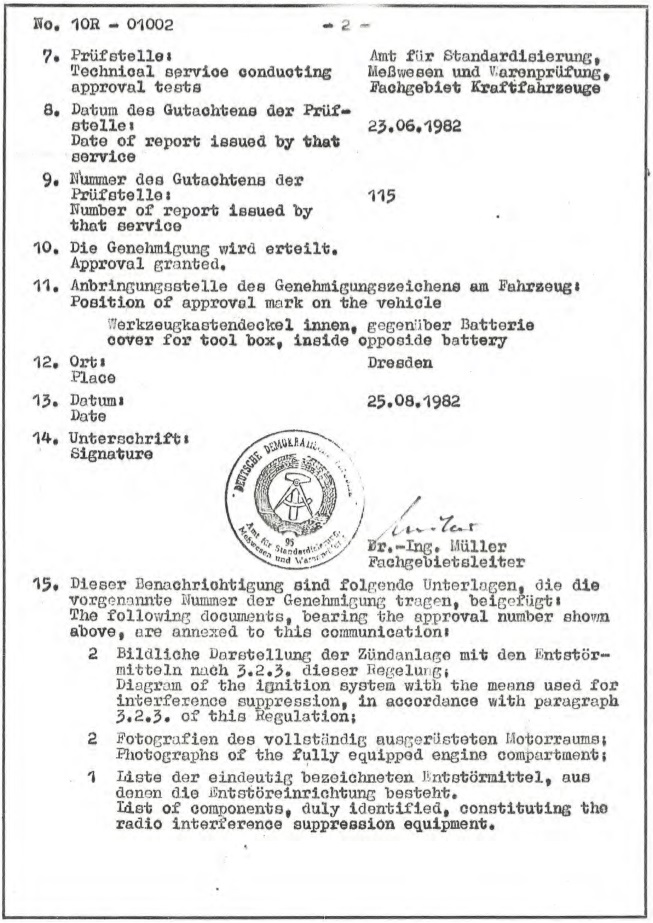

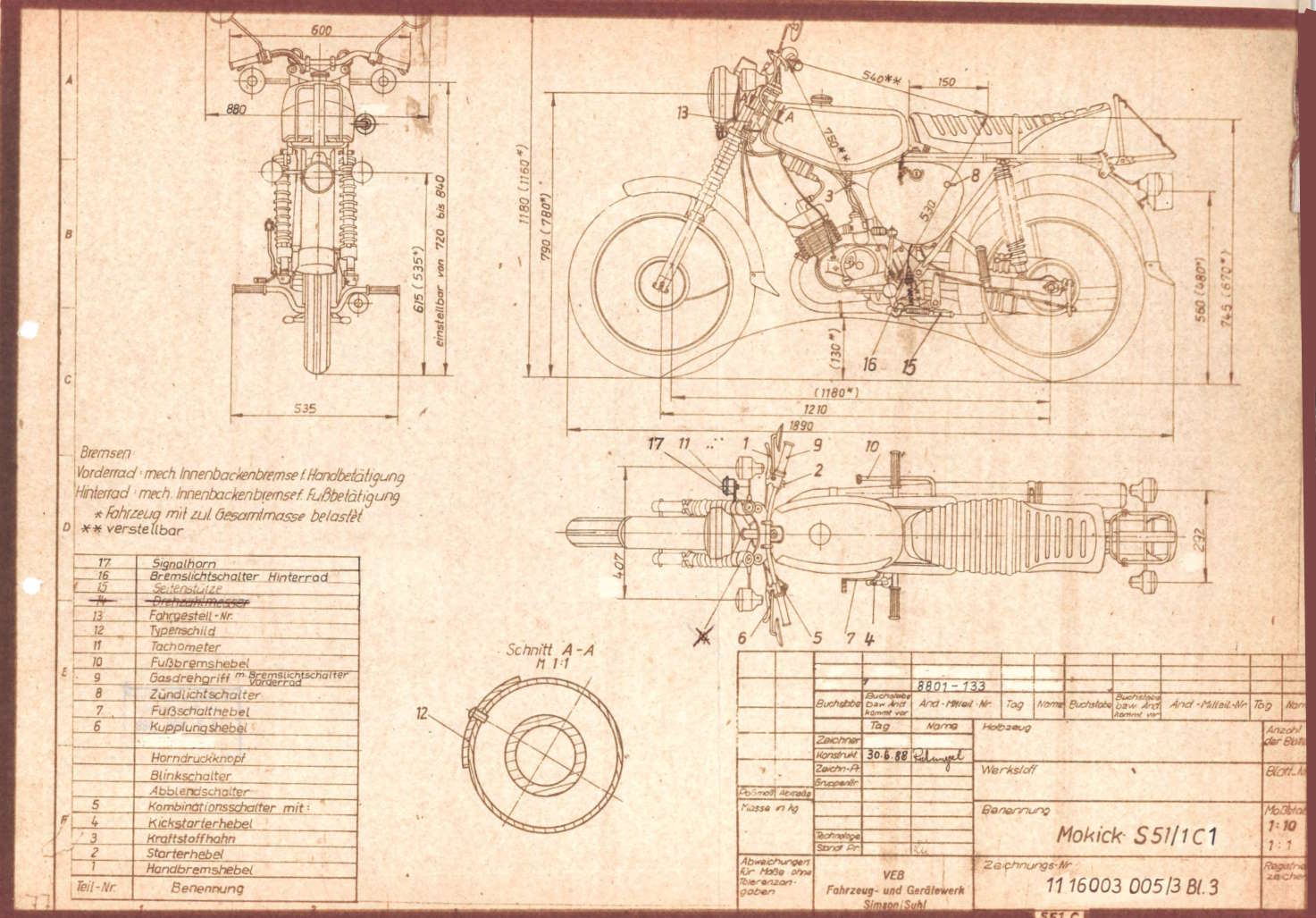

Végül pedig egy 1982-es dokumentum az S51 sorozatról, mely az  E15 szabványnak megfelel.

Bogyay Norbert 2019.03.23.
